Анализ и контроль качества обработки рифленой поверхности точеных деталей.
2025-12-15
введение
В области механической обработки токарная обработка является фундаментальным и важным методом обработки, широко используемым при изготовлении вращающихся деталей, таких как валы и втулки. Накатка, как распространенный процесс обработки поверхности, в основном используется для увеличения трения поверхности заготовки, улучшения сцепления или повышения ее внешнего вида. Однако качество поверхности после накатки часто игнорируется, хотя оно влияет не только на характеристики детали, но и на качество сборки, коррозионную стойкость и общую эстетику. В данной статье будут систематически рассмотрены методы контроля качества поверхности деталей с накаткой, охватывающие такие аспекты, как принцип накатки, факторы, влияющие на качество поверхности, распространенные проблемы и меры оптимизации.
I.Обзор процесса накатки

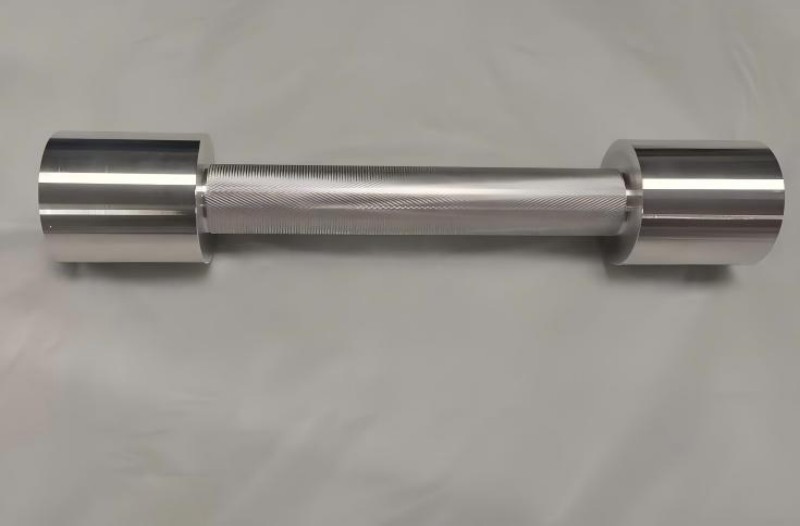

Накатка — это процесс холодной формовки, при котором используются специальные накатные инструменты, установленные на токарном станке, для приложения давления к поверхности вращающейся заготовки, вызывая пластическую деформацию и создавая правильные выпуклые узоры. Распространенные узоры накатки включают прямые линии, ромбовидные линии и диагональные линии. Поскольку накатка не предполагает удаления материала, а основана на экструзионной формовке, качество ее поверхности в основном зависит от таких факторов, как свойства материала, состояние инструмента, параметры процесса и жесткость станка.
II.Определение и оценка рифленой поверхности
Качество обработки поверхности обычно оценивается с помощью параметров шероховатости поверхности (таких как Ra и Rz). Для рифленых поверхностей понятие «качество обработки» имеет двойное значение:
Четкость и однородность самого рисунка: то есть, являются ли рифленые зубцы полными, равномерными и без дефектов;
Микроскопическая шероховатость дна впадины и вершины зуба: даже если макроскопический рисунок четкий, наличие заусенцев, разрывов или вмятин на микроскопической поверхности все равно повлияет на фактическое использование.
Как правило, значение Ra для рифленых поверхностей находится в диапазоне от 3,2 до 12,5 мкм, что значительно выше, чем у поверхностей, обработанных прецизионной токарной обработкой или шлифованием. Однако надлежащий контроль может существенно улучшить их функциональные свойства и внешний вид.
III. Ключевые факторы, влияющие на качество обработки поверхности при накатке.
1.Свойства материала заготовки
Материалы с хорошей пластичностью (такие как низкоуглеродистая сталь, медь и алюминий) легко поддаются формовке, имеют четкую накатку и относительно гладкую поверхность;
Твердые и хрупкие материалы (такие как высокоуглеродистая сталь и чугун) склонны к сколам и расщеплению, что приводит к образованию шероховатой поверхности.
Неравномерная твердость материала или наличие включений также могут вызывать локальные дефекты рисунка.
2.Состояние инструмента для накатки
Износ, сколы или загрязнение зубьев инструмента могут быть непосредственно воспроизведены на поверхности заготовки.
Материал режущего инструмента (обычно быстрорежущая сталь или твердый сплав) влияет на его износостойкость и точность формования;
Неправильное выравнивание инструмента может привести к неравномерному распределению силы, что, в свою очередь, вызывает наклон или неравномерность рисунка.
3.Настройка параметров процесса
Скорость подачи: Слишком высокая скорость подачи может легко привести к проскальзыванию и заеданию зубьев; слишком низкая скорость подачи может вызвать накопление материала из-за многократного измельчения.
Давление прокатки (глубина резания): Недостаточное давление приводит к образованию мелкого рисунка; чрезмерное давление может вызвать разрыв материала или повреждение инструмента.
Скорость вращения шпинделя: её необходимо согласовывать с подачей. Слишком высокая скорость может вызвать вибрацию и повлиять на однородность поверхности.
4.Жесткость станка и зажима.
Биение шпинделя станка, зазор в направляющей или ослабление крепления инструментальной стойки могут вызывать вибрацию, приводящую к дефектам в виде волн;
Ненадежное зажимание заготовки (например, ослабленные центры или недостаточное усилие зажима патрона) может привести к смещению во время обработки, нарушая целостность рисунка.
5.Охлаждение и смазка
Хотя накатка в основном является сухим процессом, при обработке нержавеющей стали или высокопрочных сплавов правильное использование смазки может снизить тепловое трение, предотвратить залипание инструмента и, таким образом, улучшить качество поверхности.
IV.Распространенные дефекты рифленой поверхности и способы их устранения
| Явление дефекта | Возможные причины | Меры по улучшению |
| Рисунок размытый и нечеткий. | Износ инструмента, недостаточное давление | Смените режущий инструмент и увеличьте глубину реза. |
| На поверхности имеются заусенцы или разрывы. | Материал слишком твёрдый, а скорость подачи слишком высокая. | Отжиг размягчает материалы и снижает скорость подачи. |
| Рисунок кривой или прерывистый. | Несоосность инструмента, ослабление заготовки | Правильно расположите инструмент и усильте зажим. |
| появляются рябь или волны | Низкая жесткость станка и неправильная скорость. | Повысить жесткость системы и отрегулировать согласование скорости и подачи. |
| Глубина узоров варьируется. | Неравномерное давление между двумя колесами режущего инструмента | Регулировка синхронизации рифленых колес |
V.Рекомендации по оптимизации для улучшения качества обработки рифленых поверхностей.
Выбор материала и предварительная обработка: для обеспечения однородной микроструктуры высокотвердых материалов проводится отжиг;
Регулярно проводите техническое обслуживание режущих инструментов: разработайте механизм управления сроком службы инструмента и своевременно заменяйте изношенные накатные круги;
Правильно подберите параметры процесса: ориентируйтесь на параметры, рекомендованные производителем инструмента, и сочетайте их с пробной резкой для оптимизации;
Повышенная жесткость системы: используются зажимные устройства с коротким вылетом и центральная опора задней бабки для тонких валов;
Представляем методы постобработки: для деталей с высокими требованиями после накатки может быть выполнена легкая полировка или удаление заусенцев;
Контроль и проверка технологического процесса: выборочные проверки качества проводятся с использованием увеличительных стекол, измерителей шероховатости поверхности или оптических профилометров.
VI.Заключение
Хотя накатка может показаться простым процессом формирования поверхности, качество её обработки напрямую влияет на функциональность и надёжность деталей. В контексте современного высокоточного производства требования к качеству накатки становятся всё более жёсткими. Систематический анализ влияющих факторов, научная настройка параметров процесса и усиление контроля над процессом позволяют получать чистые, однородные и высококачественные накатанные поверхности с минимальным количеством дефектов, обеспечивая при этом эффективность. В будущем, с развитием интеллектуальных режущих инструментов и технологий онлайн-мониторинга, станет возможным автоматизированный контроль качества накатной поверхности, что ещё больше повысит общий уровень производства токарных деталей.
